技术规格

尺寸（毫米mm）与重量（千克kg）

长度：1300毫米

宽度：280毫米

高度：980毫米

主要材料

箱体：304不锈钢

表面处理：拉丝/ 抛光/ 电镀/ 烤漆

机芯：45#钢，表面电镀彩锌, 机械机芯：【基于德国技术】无损机芯

机芯性能

闸机组成： 机箱、机芯、控制板和电源

结    构： 框架结构 / 不锈钢外壳

外形尺寸： 长1300×宽280×高980（mm）可定制

闸机转向： 单向 / 双向

开闸时间：  0.2秒

防 反 转： 具备防反转功能，以保证一卡一人

电源电压： 输入：AC220V±10%，输出：DC24V、DC12V

工作环境： 室内、室外(建议配防雨棚)

工作温度： -10℃～60℃，相对湿度5％~95％，不凝露

通行速度： ＞30人/分钟

通道宽度： 500~550mm

闸机净重： 55kg

输入接口： 干接点信号，12V电平或脉宽≥100ms的12V脉冲信号

通讯接口： RS485（距离≤1200米）或TCP/IP（可选）

定制特性

◆ 材质、表面处理方式和外观样式尺寸

◆ 集成门禁控制系统

◆ 集成票务系统

◆ 集成拍照系统

◆ 集成温控系统

◆ 安装远程控制按钮

◆ 安装LED计数器（可选内置或外置）

◆ 防水防尘设计：IP65

安检门协议通信功能

标准RS232 串口 数字I/O RS485/CAN BUS接口（可选）

安检门协议为，安检门报警会一直给出接电器信号，闸机无法通行，安检门协议要求可以根据客户要求定制。

功能特点

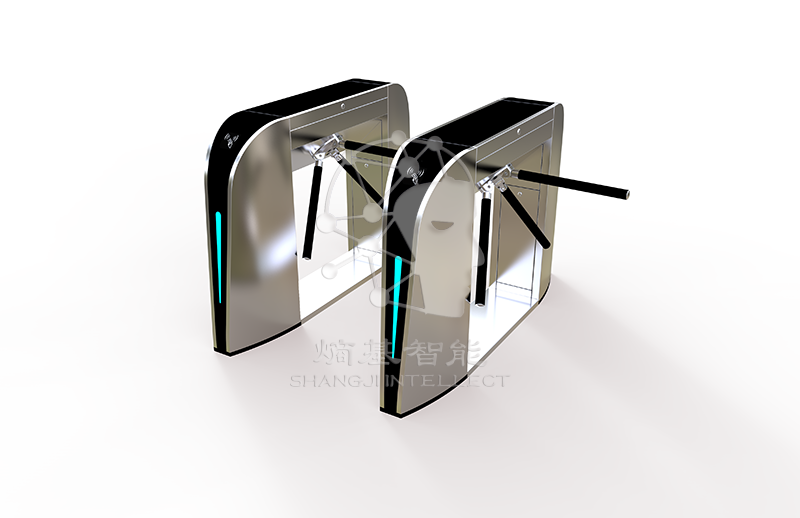

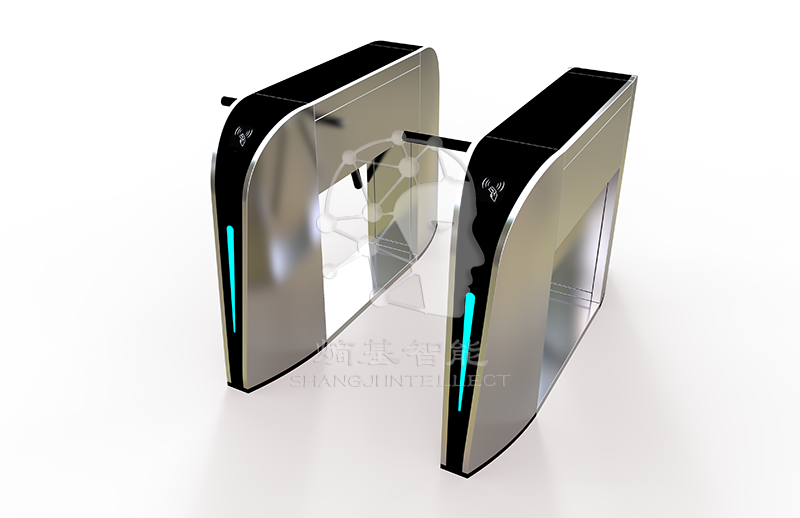

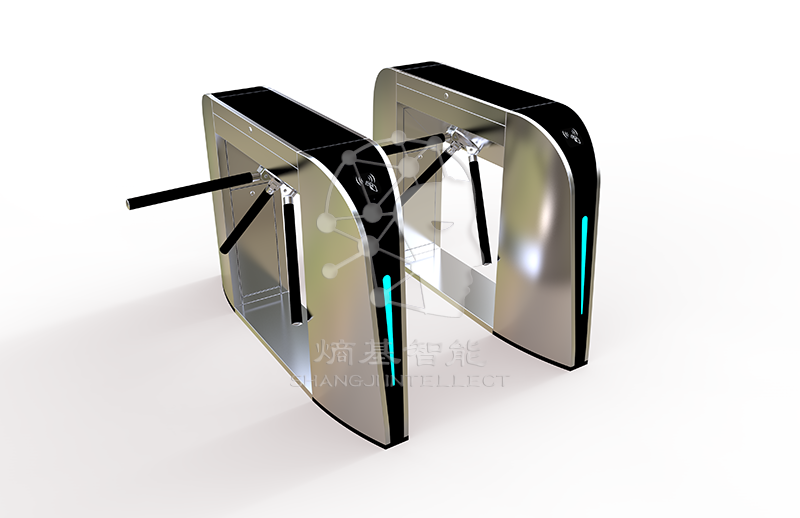

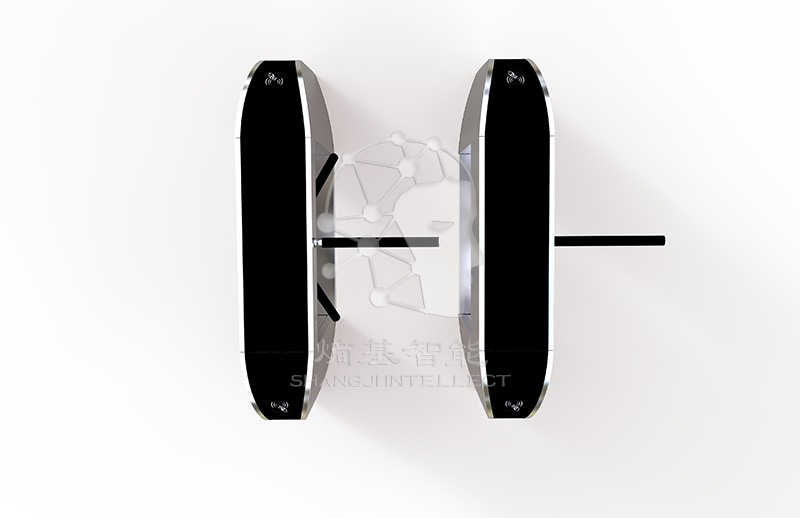

◆ 三辊闸机是一款设计优雅的旋转滚动式出入口劝阻级控制设备。

◆ 它可以和各式出入控制装置，如：ID卡、IC卡、手机SIM、条码卡、指纹机、掌型仪、人脸识别等多项识别方式集成一体使用。

◆ 机械部分包含一个防恐慌设计，断电时, 杆臂会立即自动解锁下落，使通道完全畅通，保证人员的快速无障碍通过，符合消防要求。

◆ 免费提供人机界面交互的控制软件和开发包协议，方便控制与调试，扩展性强。

◆ 自动复位功能：开闸后，在规定的时间内未通行系统将自动上锁，通行时间可调

◆通行指示功能：机箱顶部安装LED指示通行状态和通行方向（默认） / 其他位置安装LED指示（可选）。侧面有迎宾灯提示.

◆ 加工工艺：数控加工工艺，表面精细处理，烤漆

◆ 机芯功能：整个系统运行采用无级次定位装置，运行过程由传感器控制，无机械冲撞

◆ 语音提示功能：进出通行时，有语音提示（进：一路平安，出：欢迎光临）多种语音可以设置

◆ 具有防雷防漏电保护功能

◆ 通行模式：进出方向都可以相互独立的设置为【受控通行】/【自由通行】/【禁止通行】

◆ 工作模式：常开 / 常闭（默认），可自由切换。

◆ 通行请求记忆功能：2个以上合法通行信号同时给予时（包括同向和反向），系统会记忆所有通行请求，依次完成每个通行动作（记忆个数和是否选择记忆功能可根据客户要求定制）。

电气及环境

? 电压：100V至240V交流电（大范围电源输入电压）

? 频率：单相 50Hz 至 60Hz

? 工作电压：DC24V

? 电流：静态 300mA；动态4A（最大工作电流）

? 操作温度：-20 至 70°C（-4 至 158°F）

? 存放温度：-40 至 80°C（-40 至 176°F）

? 相对湿度：非凝固状态下 5% 至 95%

安装要求

单相3A 110V至220V交流电源，接地

到控制设备的连接线

可能的土建工作和固定工作

备注说明：

防范等级1：基本防尾随识别系统，设备长度相对比较短，达到双向单人通行识别基本等级；

防范等级2：最佳长度及结构防尾随识别系统，达到双向单人通行识别较高等级，可实现对儿童和手推车的识别；

防范等级3：该设备采用机械装置和安装在机械上的传感器进行双向通行识别和尾随控制。
