技术规格

尺寸（毫米mm）与重量（千克kg）

长度：1400毫米

宽度：200毫米

高度：980毫米

★ 箱体尺寸：机身宽度机身两端为≤200mm，；机身长度≤1400mm；高度≤980mm；伸缩臂长≤310mm（提供对实物的测量照片）

主要材料

★ 箱体：304不锈钢A级板材

表面处理：拉丝/ 抛光/ 电镀/ 烤漆

机芯：45#钢，表面电镀彩锌, 机械机芯：【基于德国技术】无损机芯

红外：国外进口金属感应器

门体：有机玻璃或特软胶

★产品外壳应采用不锈钢材质，厚度为1.2MM±0.15MM,系统采用标准电气接口，同时为了满足消防通道的要求，设有专门的消防联动接口（提供对实物的测量照片）；

机芯性能

门体：有机玻璃.不锈钢摆臂等

传动模式：伺服移动定位驱动器

安全摸式：断电后为无障碍通道

助力驱动：无刷电机

开门方式：中分对开式

开关门速度：0.1-999秒（用户可设）

通道宽度：550mm-700mm；

门体行程：300mm（单个门体）

设备噪音：开关门≦30db

通行速度：常闭模式35人/分钟；常开模式60人/分钟

控制输入/输出：6路开关量输出（12V和24V干接点信号） / 4路开关量输入（脉宽不小于100ms、驱动电流不小于10mA且高低电平差值为5 ~ 36V的直流电平信号）

相对湿度：0 ~ 95%（不冷凝）

★无刷防撞机芯寿命：500万次(机芯具有实用新型专利)

定制特性

◆ 材质、表面处理方式和外观样式尺寸

◆ 集成门禁控制系统

◆ 集成票务系统

◆ 集成拍照系统

◆ 集成温控系统

◆ 安装远程控制按钮

◆ 安装LED计数器（可选内置或外置）

★防水防尘设计：IP65

功能特点

★多组电眼传感器实时监测通道状态，精准逻辑判断，无阻碍授权通行

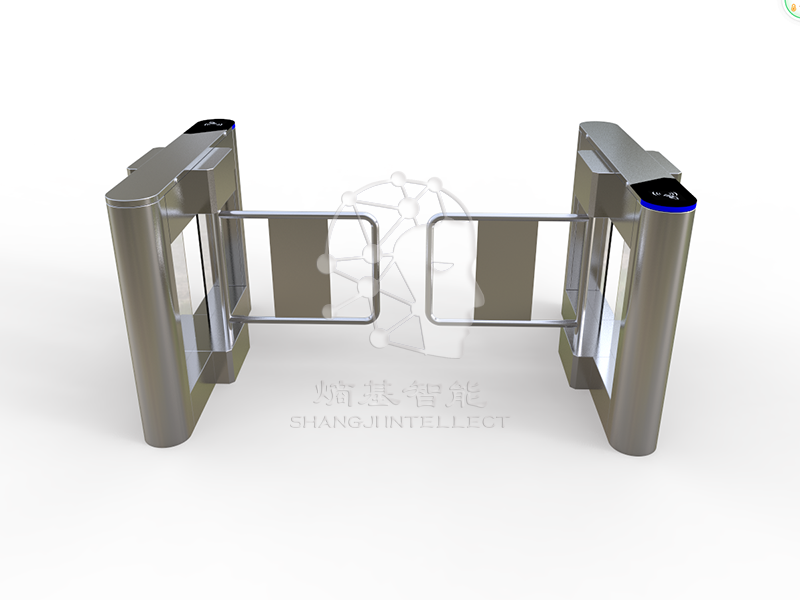

★亚克力材质：箱体两端为黑色亚克力板+绿色导光指示灯，翼板为透明亚克力板+红绿双色通行状态灯，属于纤薄款翼闸机型（提供彩色实物照片）（可达到出口欧美标准、可提供CPST欧冠检测报告）

★机械装置、门体位置、电流检测及通道传感器等四重保护通道行人的防夹安全保护

? 整个系统运行采用无级次定位装置，运行过程由传感器控制，无机械冲撞

? 数控加工工艺，表面精细处理，抗腐蚀性强

? 具有自动复位功能，通行者读有效卡后，若在规定时间内未通行时，系统将自动取消用户此次通行的权限。

? 方便易用，便于随身物品如包裹行李等通过

? 防尾随功能:防范等级2级

? 通行状态指示功能:以直观的 LED 灯指示形式表示出是可以通行还是禁止通行；

? 具有多种工作模式可供选择: 即可单向通行、可双向通行，红外开闸或通过给主板开闸信号控制通行等等,都可通过主板菜单进行设定；

? 具有防尾随功能:当每次通行后自动取消通行时间，防止人员防尾；防止非法操作及报警功能

? 标准的对外电气接口，带光电安全隔离,可与各种控制设备相挂接，便于系统集成

? 当收到开闸信号后，通行者在规定的时间内未通行时，系统将自动取消.通行者验证通过后，在限定的时间内无人通过时，栏挡应能自动关闭。电气及环境

? 电压：100V至240V交流电（大范围电源输入电压）

? 频率：单相 50Hz 至 60Hz

? 工作电压：DC24V

? 电流：静态 300mA；动态4A（最大工作电流）

? 操作温度：-20 至 70°C（-4 至 158°F）

? 存放温度：-40 至 80°C（-40 至 176°F）

? 相对湿度：非凝固状态下 5% 至 95%

安检门协议通信功能

★标准RS232 串口 数字I/O RS485/CAN BUS接口（可选）安检门协议为，安检门报警会一直给出接电器信号，闸机无法通行，安检门协议要求可以根据客户要求定制。

   安装要求

单相3A 110V至220V交流电源，接地

到控制设备的连接线

可能的土建工作和固定工作

备注说明：

防范等级1：基本防尾随识别系统，设备长度相对比较短，达到双向单人通行识别基本等级；

防范等级2：最佳长度及结构防尾随识别系统，达到双向单人通行识别较高等级，可实现对儿童和手推车的识别；

防范等级3：该设备采用机械装置和安装在机械上的传感器进行双向通行识别和尾随控制。
